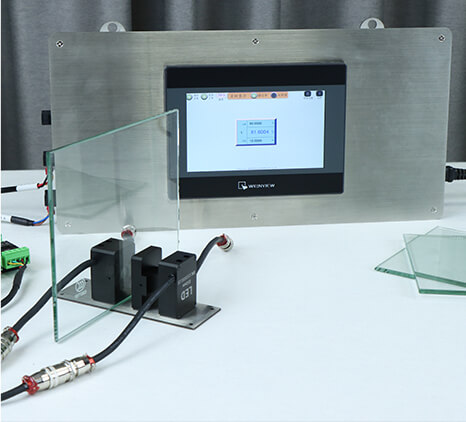

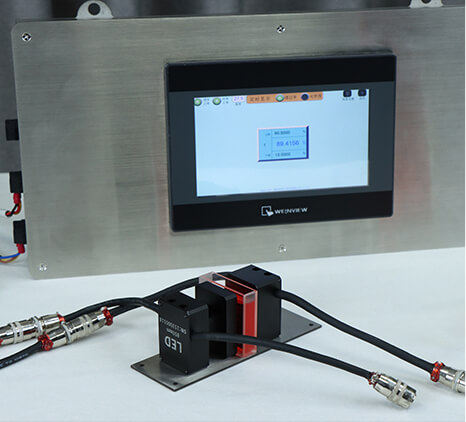

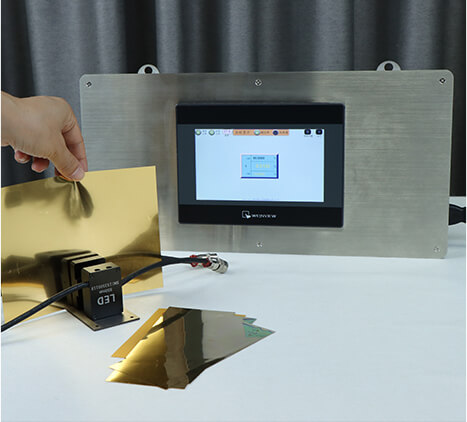

透光率數字探頭是一款用于測量透明物質透光率或光密度的智能數字探頭，可應用到各種需要實時監控透光率或光密度的場合，具有標準的雙路RS485通訊接口和MODBUS通訊協議。方便直接和PLC、人機界面，電腦等設備通訊，實時數據采集和監控。? 廣泛應用于玻璃、太陽膜等材料的生產在線監測、質量驗收、透光液體在線監測等。
透光率數字探頭的測試原理是采用光源照射被測透明物質，感應器分別探測光源的入射光強和透過被測透明物質后的光強，透過光強與入射光強的比值即為透光率，用百分數表示。
產品參數
| 參數名 | 參數值 |
|---|---|
| 測量波長 | 380nm-760nm全波長，850nm紅外線，530nm綠光可選 |
| 測量光斑 | 5mm圓形 |
| 透過率測量精度 | 優于±1%（無色均勻透光物質） |
| 透過率分辨率 | 0.005% |
| 光密度測量范圍 | 0.00 OD --- 6.00 OD |
| 光密度分辨率 | 0.01 for 0.00 - 3.00 OD0.05 for 3.00 - 5.00 OD0.15 for 5.00 - 6.00 OD |
| 光源探頭和接收探頭之間槽寬 | 小于40mm |
| 工作溫度 | -10℃ ～ 60℃ |
| 存儲溫度 | -20℃ ～ 70℃ |
| 相對濕度 | 小于85％，無凝露 |
| 數據刷新周期 | 普通模式300ms/快速模式100ms |
| 通訊接口 | 雙路RS485 |
| 通訊協議 | 支持標準MODBUS協議 |
| 供電電壓 | 7.5V ~ 15V直流電源 |
| 工作電流 | 50mA |
| 工作功耗 | 375mW |

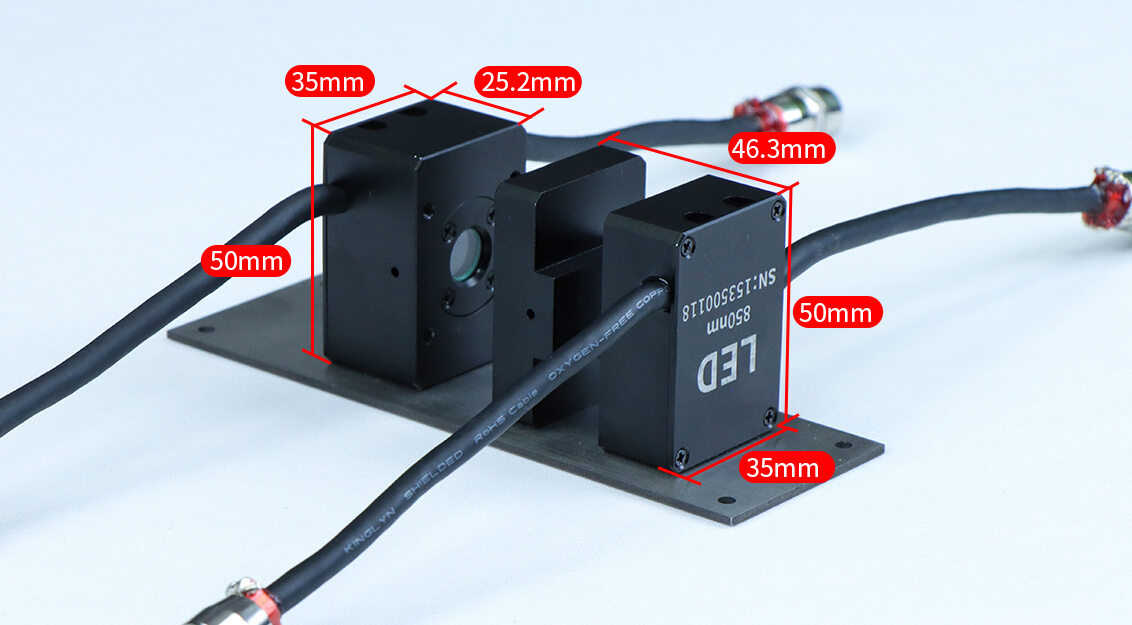

| 光源探頭尺寸 | 50*35*46.3(mm) |
| 接收探頭尺寸 | 50*35*25.5(mm) |
| 接線盒與探頭的線長 | 根據需求定制 |
| 接線盒與PLC或人接界面的線長 | 根據需求定制 |
產品特點
獨立數字探頭設計，數據穩定不受干擾
儀器內置數字信息處理單元，探測器直接輸出透光率和光密度數字信息，測量精準穩定。
RS485通訊接口/MODBUS通訊協議

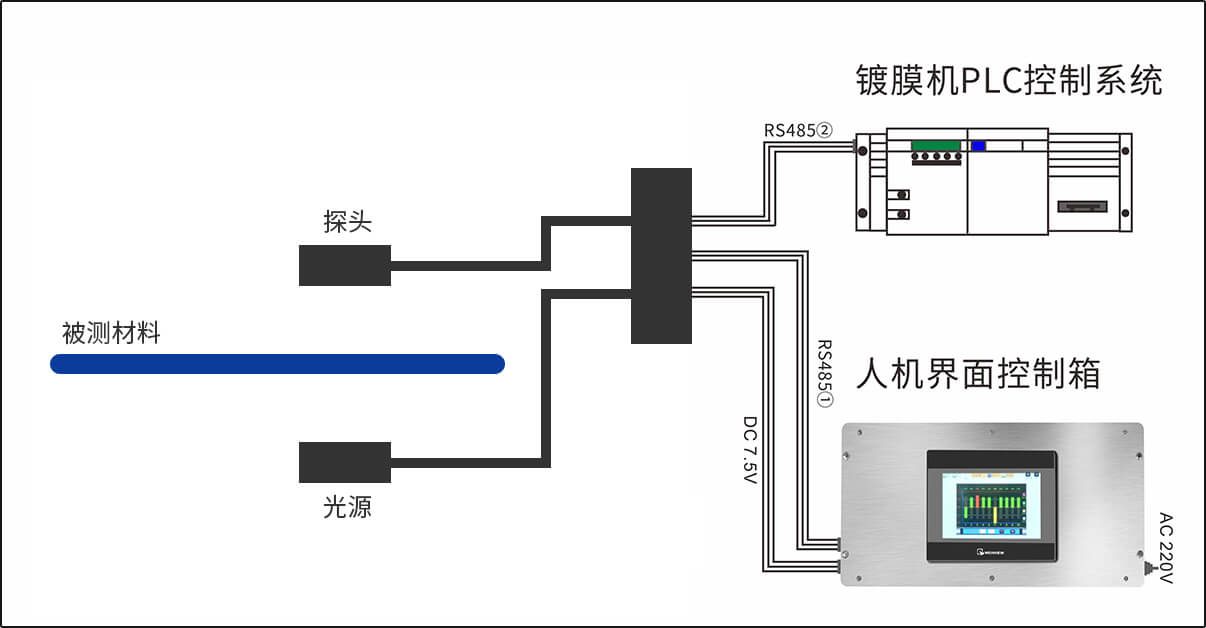

提供雙路的RS485通訊接口，標準的MODBUS通訊協議，可以PLC、單片機、人機界面、電腦等通訊，快捷方便的實現自動化集成。

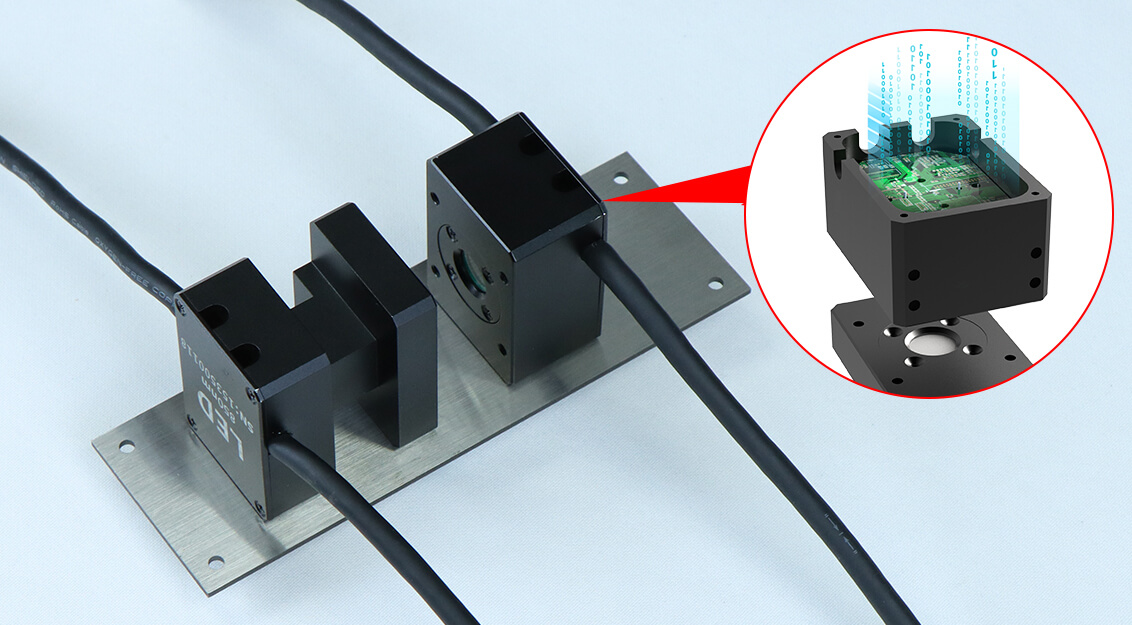

超小數字探頭，使用和安裝超級簡單
光源和探測器分體設計，配置固定板，安裝方便靈活，只需連接6根線就可以完成連接。
測量精度高，可通過國家計量院檢測
透光率數字探頭具有良好的測量精度，透光率及光密度值均可通過國家權威計量院檢測。
模塊設計，擴展及維護方便快捷。

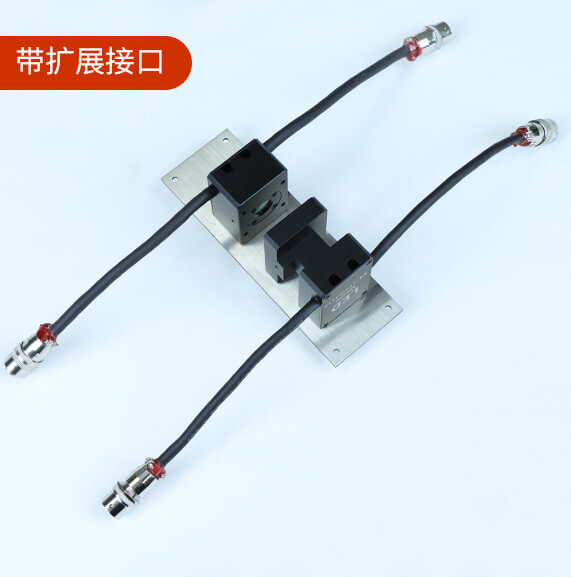

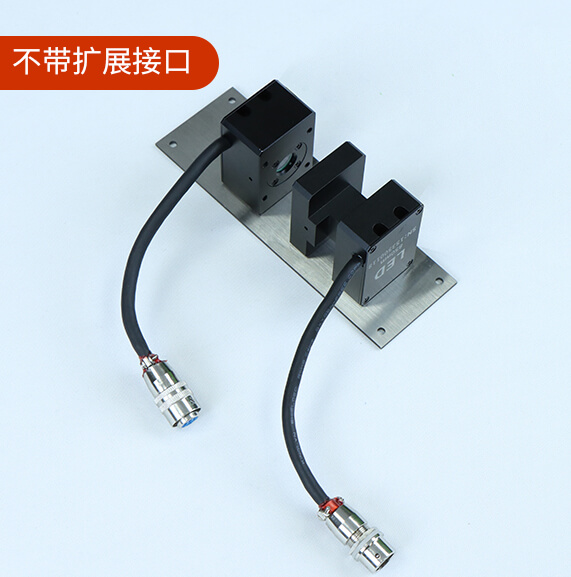

探頭與接線盒之間采用航空連接器連接，并預留擴展接口，方便多個探頭之間相互連接。（注：默認不保留擴展接口、如需要可聯系客服保留擴展接口）
多種配件可選擇
注：調試人機界面、RS232轉換器、USB轉換器不標配，可按需購買。

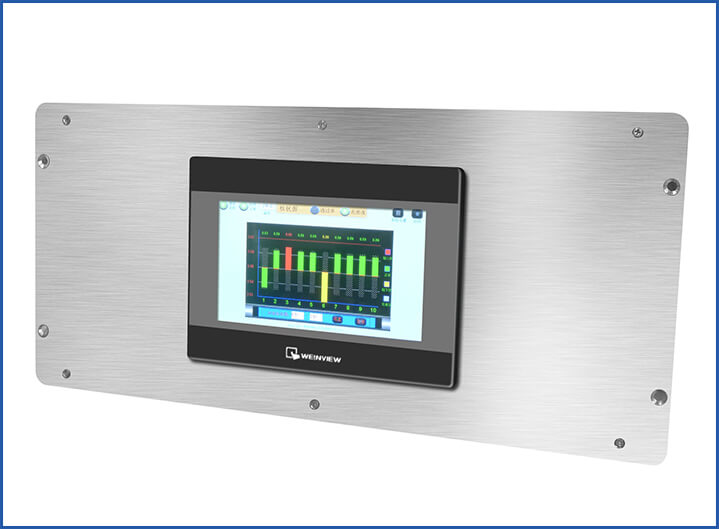

1.調試用人機界面（選配）
可用于調試時查看探頭數據，設置探頭地址和波特率。

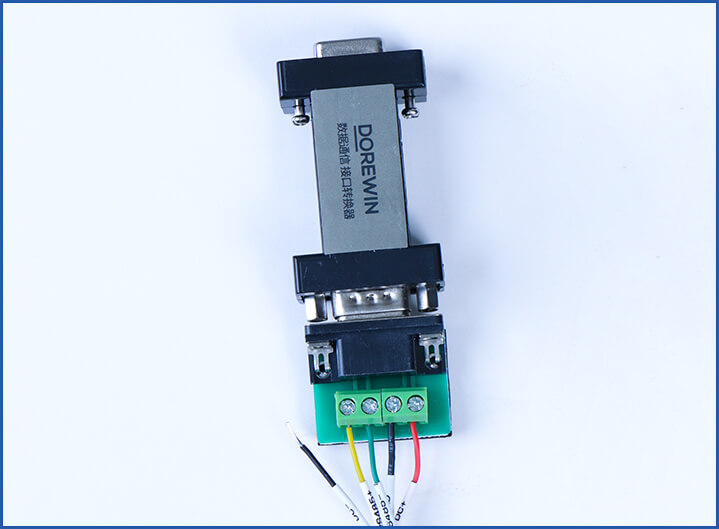

2.RS232/RS485轉換器（選配）
用于通訊協議調試。

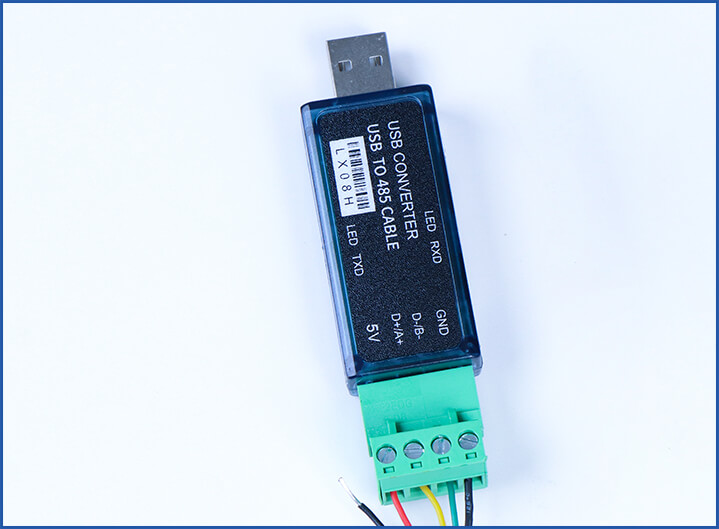

3.USB轉接器（選配）
用于RS485轉USB連接電腦讀取數據。
溫度補償功能
儀器具有溫度補償功能，數值穩定，允許在高溫環境下使用。
儀器安裝
多組探頭布線試
多組探頭可以采用線行布線，也可以采用星型布線。下圖為線性布線和星型布線的示意圖。

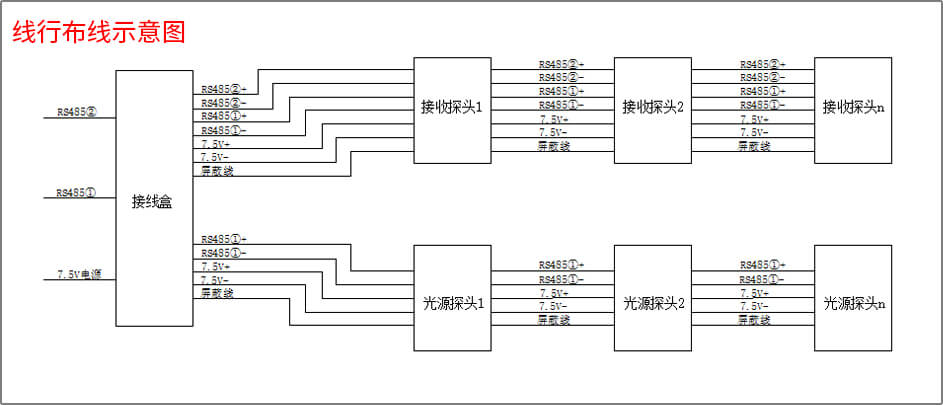

線行布線示意圖
星行布線示意圖

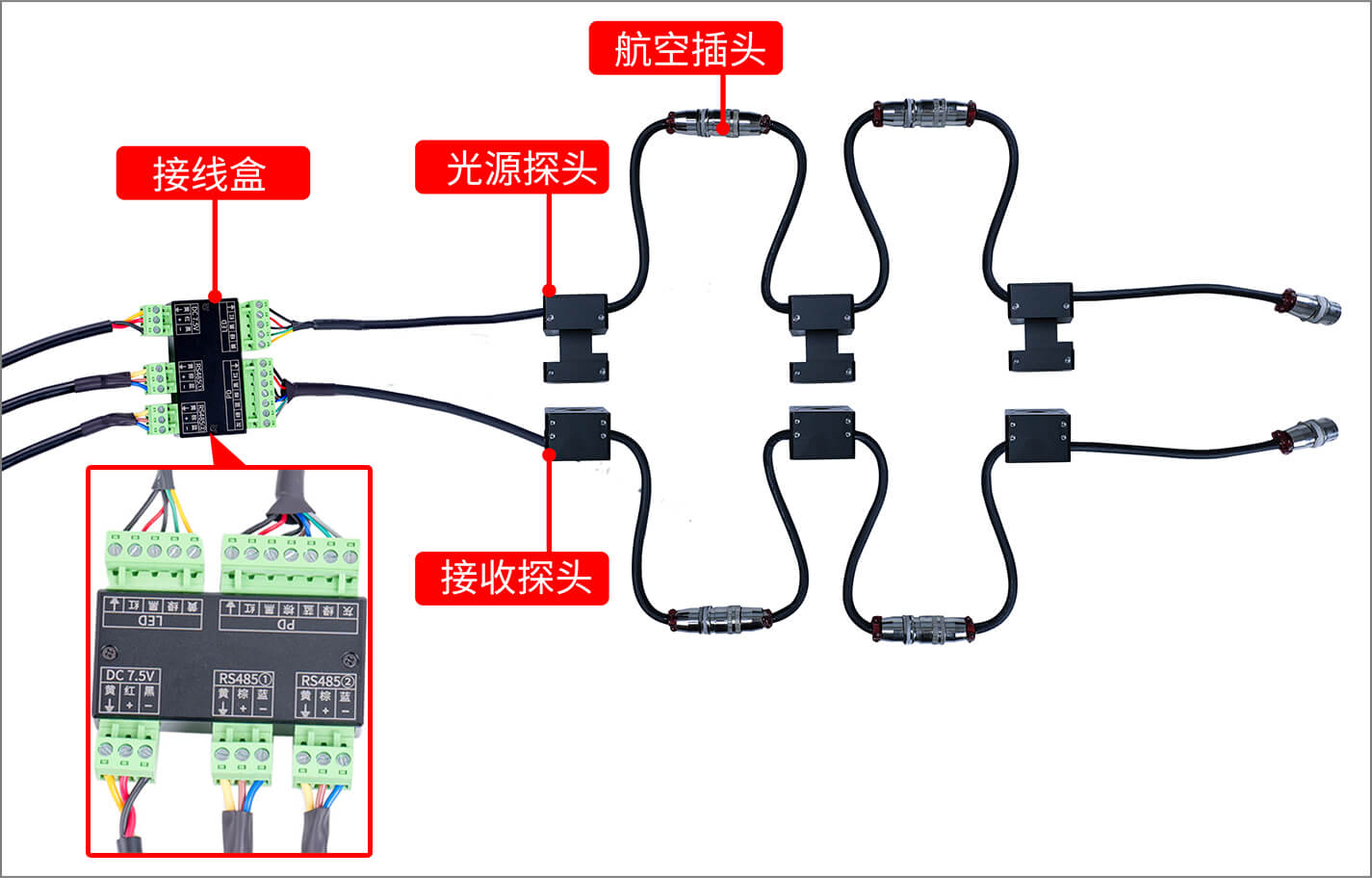

線性接線外觀圖
通訊參數
1.??? 站號
透光率數字探頭支持標準的MODBUS協議，默認通訊地址為“1”?？梢酝ㄟ^通訊協議修改探頭通訊地址，地址設置范圍：1-247。
2.??? 波特率
透光率數字探頭默認波特率為19200bps，可通過通訊協議修改波特率，可選波特率為4800、9600、19200、38400。
3.??? 通訊協議
支持標準的MODBUS協議，可通過通訊協議讀取探頭測量數據及設置通訊地址和波特率，詳細通訊命令可參考《透光率數字探頭通訊協議》。
